Almere OVergooi
Craftman stijl woning ontwerpen
In dit project werk ik voor een particuliere opdrachtgever. Het woning word gebouwd in Almere Overgooi. In dit project leer ik kennis maken met Autodesk Revit en Palette CAD. De opdracht is om een vrijstaande woning te ontwerpen in craftman stijl. Dit project is normaal in groepsverband, alleen vanwege een afgehaakte groepsgenoot heb ik het alleen gedaan.
Deel 1
Ruimte en relaties

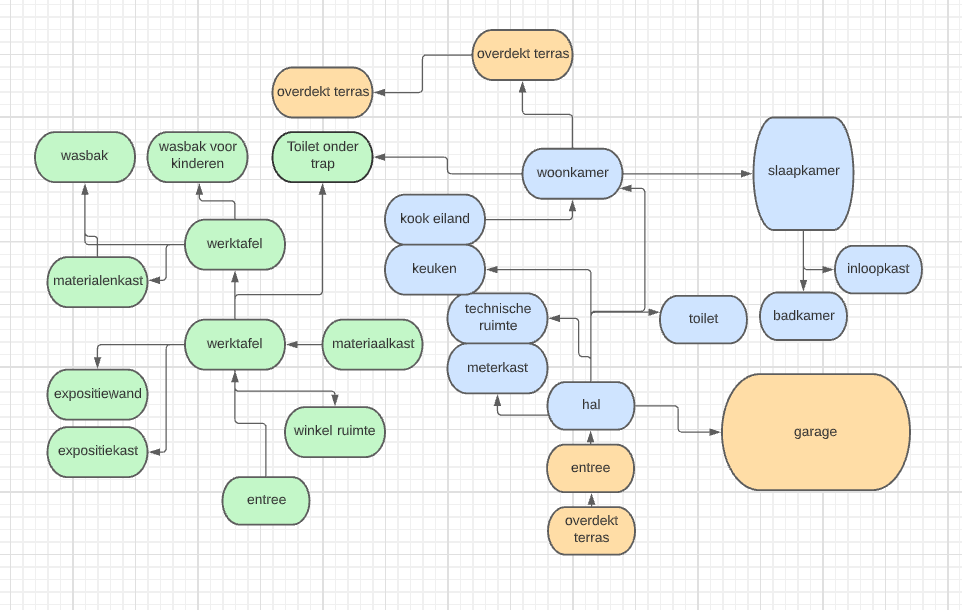

Na het eerste gesprek met de opdrachtgevers heb ik met hun ideeën en wensen een ruimte en relatie plan opgesteld. Uiteindelijk heb ik het zo aangepast dat het voldoet aan het programma van eisen.
Plattegronden
Met het ruimte en relatie plan heb ik een plattegrond opgesteld met benaming. Door naar het programma van eisen te kijken heb ik bepaald wat de afmetingen worden van de ruimtes.
Massastudie

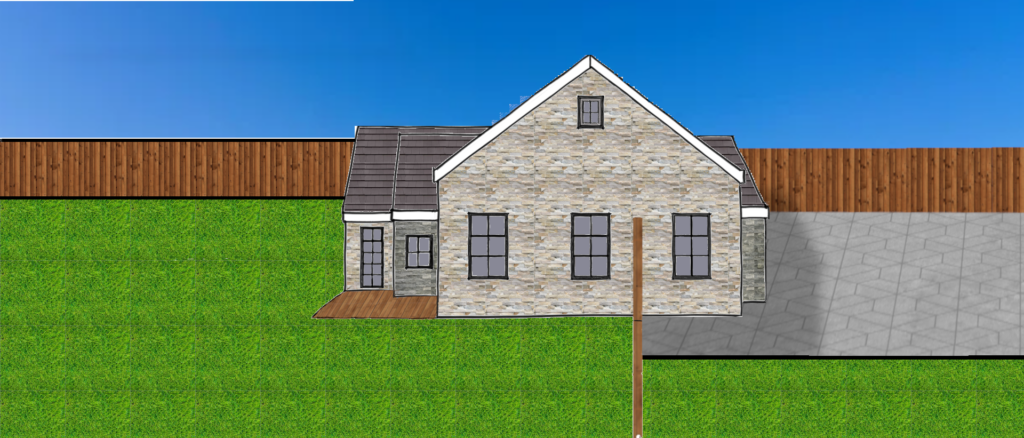

Met behulp van de plattegrond heb ik een massastudie op kunnen bouwen. Hierbij heb ik de omgeving getekend zodat je een beeld krijgt van hoe de woning in de wijk valt.
GIMP
Via GIMp heb ik de gevels de materiaal structuur gegeven om zo een mooi beeld te krijgen van de combinatie van materialen met de woning. Ik heb hier gebruik gemaakt van twee soorten natuursteen om zo de voorste twee delen meer naar voren te laten komen.
Deel 2
ruimte en relaties

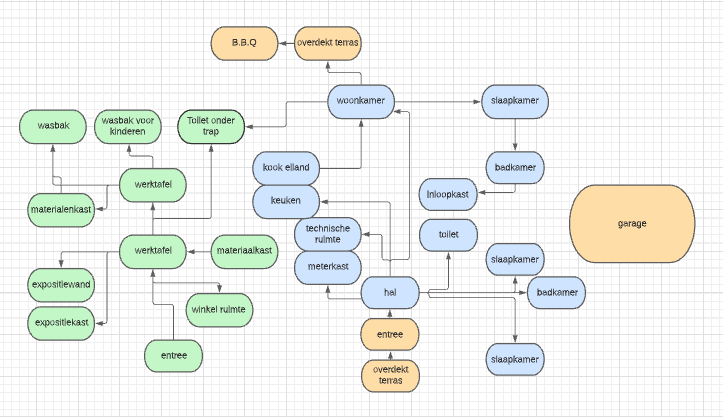

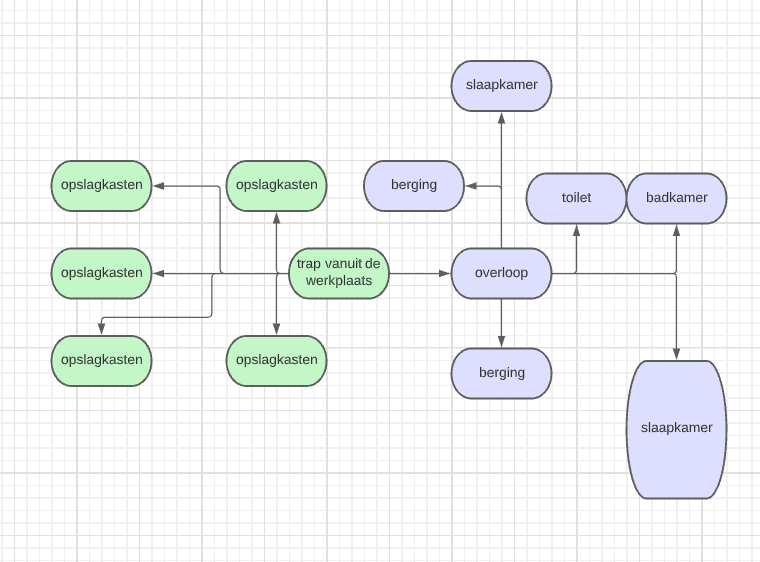

Na het tweede gesprek zijn er een aantal onderdelen die aangepast moesten worden, daarom heb ik een nieuwe indeling gemaakt voor de begane grond. Daarnaast heb ik de boven verdieping ook meegenomen zom zo een goed beeld te krijgen van de indeling.
Plattegronden

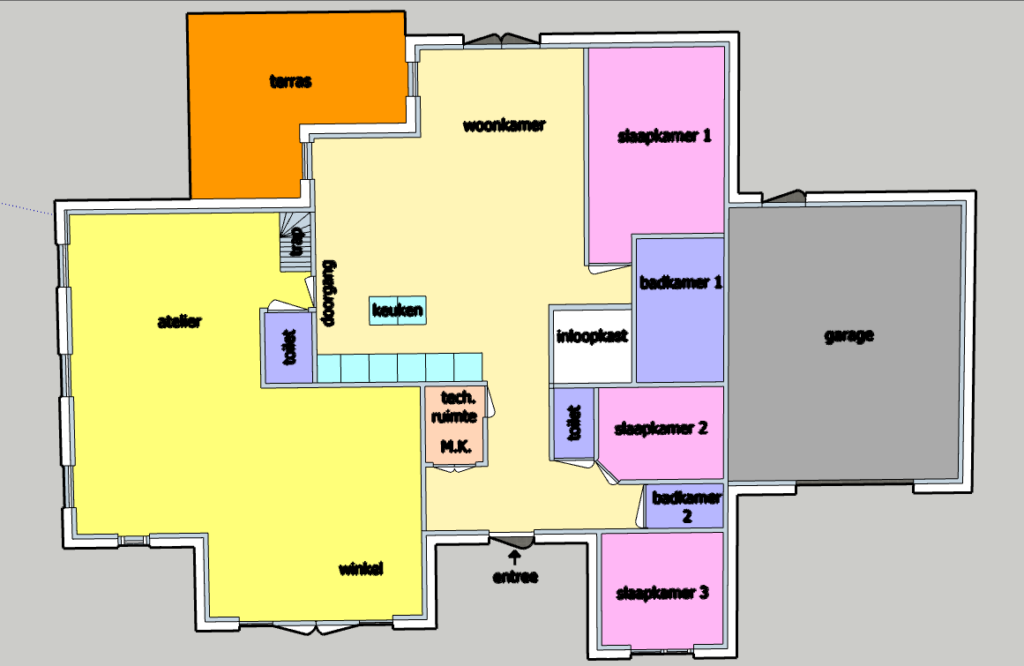

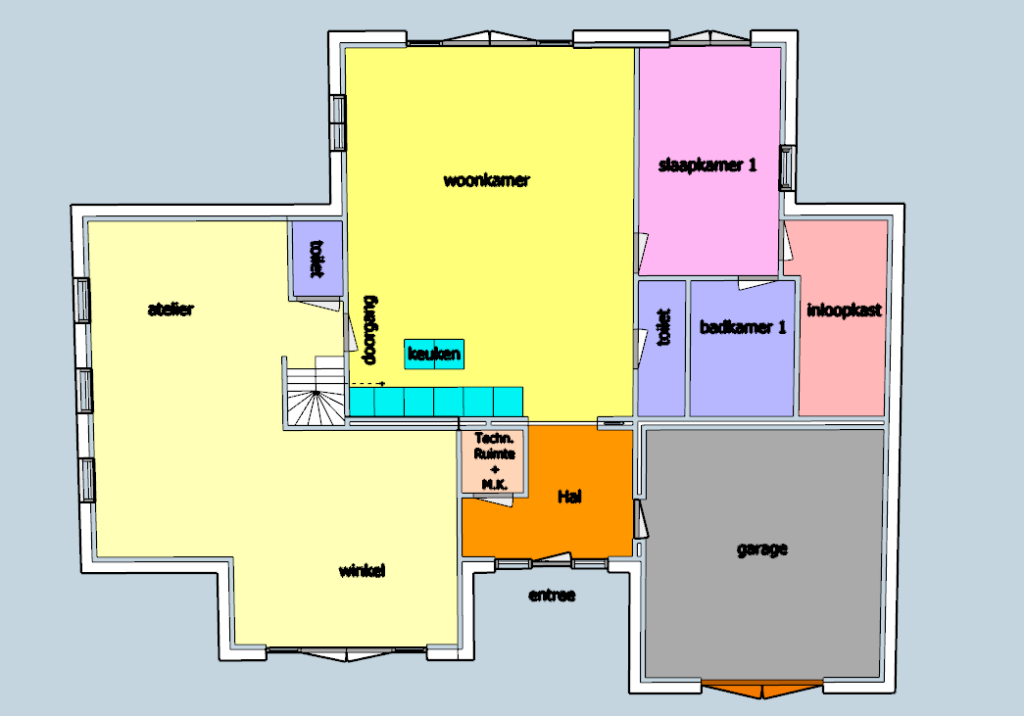

Met de nieuwe ruimte relatie plan heb ik een nieuwe begane grond plattegrond gemaakt, deze voldoet aan het programma van eisen. Om een beter idee te krijgen bij de indeling heb ik de boven verdieping mee genomen. de licht groene gebieden zijn loze ruimtes omdat deze onder de minimale hoogte valt van een leefruimte.
Massastudie

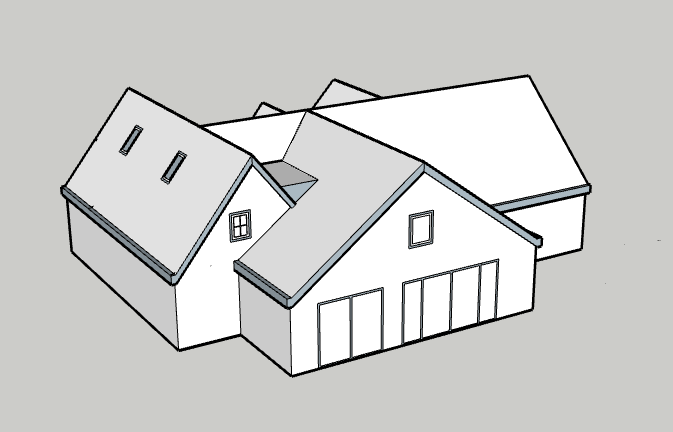

Met de nieuwe plattegronden heb ik een nieuwe massastudie gemaakt. Hierin heb ik alvast de kozijnen getekend voor in de GIMP tekening.
GIMP

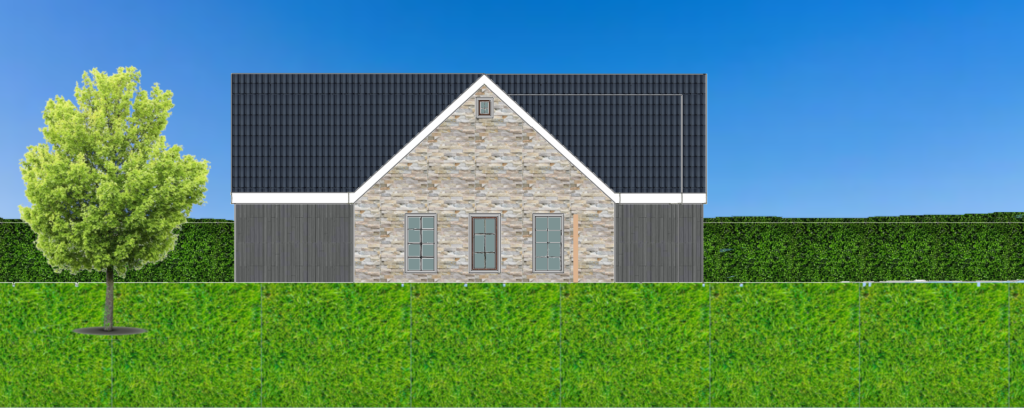

Na dat de massastudie is aangepast heb ik ook de GIMP tekeningen aangepast. In deze tekening heb ik de materialen aangepast. Het donkere natuursteen heb ik vervangen voor donkere Cedar houten gevelbekleding.
constructieve opzet

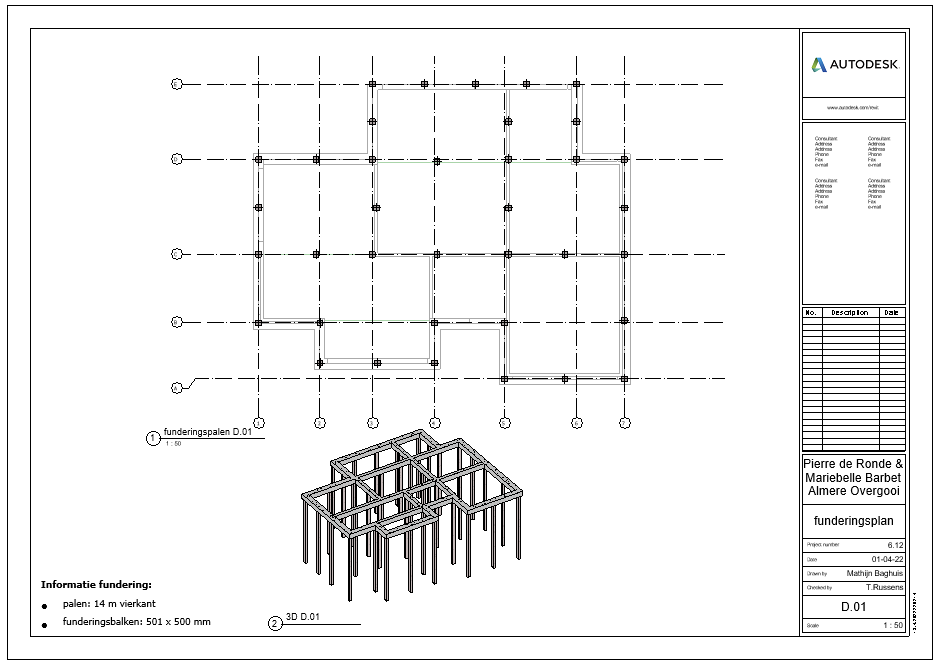

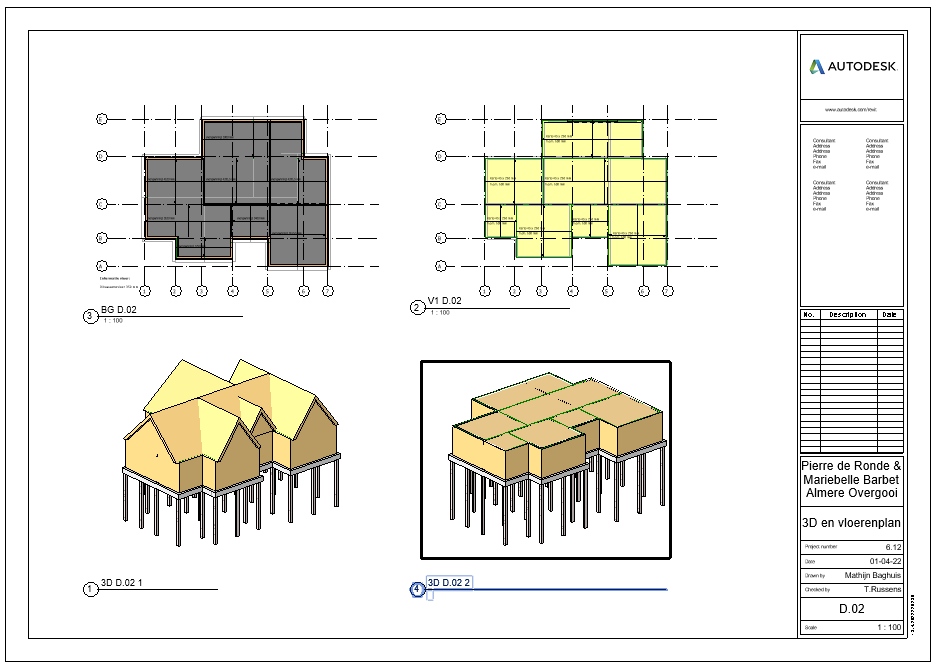

Via het programma Autodesk Revit heb ik een HSB constructie opgezet. Om de lengte van de funderingspalen vheb ik gegevens van Dinoloket genomen.. Ik heb een funderingstekening en een vloerenplan gemaakt om zo te kunnen zien waar funderingsbalken komen te liggen en in welke richting de ribcassette vloeren komen te liggen.
Definitief ontwerp

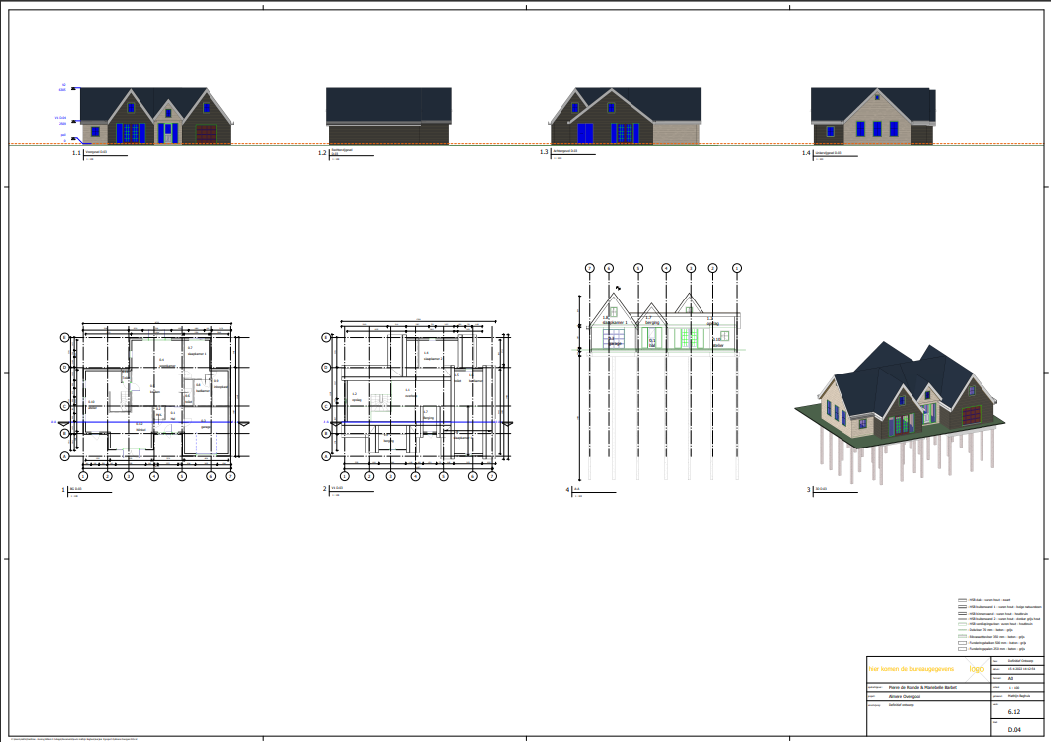

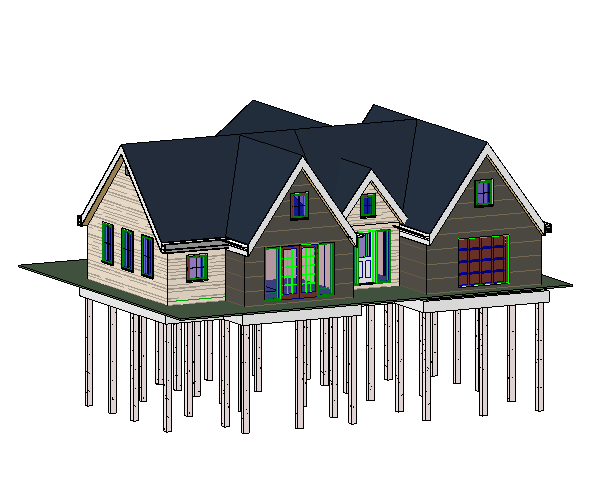

In het definitieve model zijn alle onderdelen toegevoegd, van kozijnen tot overstekken, dakbedekking, gevelbekleding en windveren. Dit ontwerp is het definitieve ontwerp en laat het compleet plaatje zien van het ontwerp.
